(College of Chemistry and Chemical Engineering,Xiamen University,Xiamen 361005,China)
DOI: 10.6043/j.issn.0438-0479.201803044
备注
利用半导体晶面工程促进电荷分离是提高光催化反应效率的重要措施之一,但如何理解和解释其分离机制还存在诸多争议.针对3个典型的半导体体系TiO2(锐钛矿)、Cu2WS4和SrTiO3,利用密度泛函理论计算,从表面能和体相能带的各向异性这两个角度来探讨它们对光生电子-空穴对分离的影响.结果表明,晶面表面能的差异是发生电荷分离的必要条件,而利用体相能带的各向异性能够解释实验中观测到的电荷分离方向.
Using crystal facet engineering of semiconductors to generate the photogenerated charge separation is an important measure to improve the efficiency of photocatalytic reaction.However,there are still many controversies over how to understand and explain the separation mechanism.In this paper,three typical semiconductor systems,TiO2(anatase),Cu2WS4 and SrTiO3,are studied using density functional theory,and the effects of surface energy and band energy anisotropy on photogenerated electron-hole pair separation are explored.The results indicate that the difference in surface energy is the necessary condition for charge separation.Moreover,band energy anisotropy along different facet directions is an important intrinsic factor for charge separation.
引言
自从Fujishima等[1]首次提出光催化分解水的反应后,利用太阳能解决能源与环境问题就引起了研究者的广泛关注,并致力于半导体光催化剂的合成研究[2-3].光催化的主要过程是光催化剂吸收太阳光光子后产生电子-空穴对并进行分离,分离的电子和空穴分别迁移到光催化剂的不同表面后,分别参与氢气生成反应和氧气生成反应.然而,由于严重的电子-空穴复合,即分离的电子和空穴来不及迁移到光催化剂表面去参与反应就产生了复合,导致光催化效率低下,从而限制了光催化在工业上的应用[4-5].因此,有效分离电子-空穴对是提高半导体光催化剂活性的关键因素之一.
晶面工程是分离电子-空穴对的重要措施之一[6-12].其基本原理是利用半导体不同晶面的各向异性来进行电荷分离,分离的电子和空穴能够进一步迁移,并分别堆积到不同晶体表面上.由于分离的电子和空穴在空间上有一定的距离,它们可以在表面存在足够长的时间去参与还原和氧化反应,从而表现出更好的光催化活性.为了解释这种电荷分离的现象,许多研究者提出了可能的机制[13-25],如:有研究表明电子和空穴沿着不同方向的迁移率不同,半导体在光照下,电子和空穴分别会倾向于迁移到某个特定的晶面[17-19,23],特别是在具有铁电性的半导体中,由于铁电性可以极化相应的原子和轨道,在内电场的作用下,光生电子-空穴对就可以被有效地分离[25]; Yu等[22]提出表面异质结的概念,认为不同表面的价带顶和导带底的能级不同,计算表明TiO2{001}面的价带顶和导带底的位置比{101}面高,使得{101}面发生还原反应而{001}面发生氧化反应.其他一些研究工作也得到了类似的结论,如利用TiO2团簇模型[26-27],计算表明其最高占据轨道(HOMO)和最低未占据轨道(LUMO)空间分离在不同的表面,而这种分离在光激发过程的早期阶段是有利于电子-空穴对分离的,而且提高了{101}面上的还原活性,促进了光电子的消耗,进一步减少了电子-空穴复合的机会.
虽然已有研究[28-29]表明表面能的各向异性会影响半导体晶体的形状及表面电子结构,但是其是否会导致光生电荷的分离还不清楚,同时如何通过体相的电子结构各向异性来解释和预测电荷分离也尚未有系统的研究,因此阐明这些各向异性与电荷分离的关系对设计更高效的光催化剂具有重要意义.本文中选取了3个具有代表性的体系TiO2(锐钛矿)、Cu2WS4和SrTiO3,采用密度泛函理论(DFT)计算方法分析表面能和体相能带与电荷分离之间的关联.
1 计算方法
本文中基于DFT第一性原理,在共轭梯度近似下,采用PBE(Perdew-Burke-Ernzerhof)泛函[30]和投影缀加波(PAW)方法[31],在结构优化过程中,原子受力的收敛标准为0.2 eV/nm,能量收敛标准为1×10-5 eV,截断能为450 eV.所有计算采用VASP(Vienna Ab initio Simulation Package)[32]软件完成.
晶面表面使用slab模型构造周期性边界条件,并设置2 nm的真空层厚度来消除z方向上两个周期性盒子之间的作用.对于每一个表面,最外层原子有多种不同的可能性,本文中选取计算所得最稳定的表面,即表面能最低的表面构成的晶胞来进行计算.表面能Esurf定义为:
Esurf=Eunrelc+Erel,(1)
Eunrelc=1/(2A)(Eunrelslab-nEbulk),(2)
Erel=1/(2A)(Erelslab-Eunrelslab).(3)
其中,Eunrelc为晶面的解离能,A为晶面的表面积,Eunrelslab为没有驰豫的slab模型的总能量,Ebulk为优化后体相单胞的总能量,n为slab模型中包含体相单胞原子个数的倍数,Erel为slab模型的驰豫能,Erelslab为slab模型优化后的总能量.其中在计算Erel时,使整个模型放开优化.
利用VESTA软件构建Wulff结构,在选取一个坐标原点后,不同晶面与坐标原点的距离正比于表面能,Wulff结构就是由这些晶面围成的一个最小封闭区间.
为了标定计算的可靠性,同时采用DFT+U方法(取U=3.5 eV)[33]和HSE06杂化泛函(α=0.25)计算TiO2(锐钛矿)体系的表面能、有效质量和能带结构.
2 结果与讨论
3 结 论
为了揭示半导体不同晶面导致的光生电荷分离机制,本文中选取了3个典型的模型体系TiO2(锐钛矿)、Cu2WS4 和SrTiO3,利用DFT计算方法,从晶体表面能大小和体相能带的各向异性两方面研究了它们与电荷分离的关系.结果表明,要使光生电荷发生分离,对应的不同晶面的表面能应有明显的差异,同时发现表面能高的晶面上容易发生氧化反应,而表面能低的晶面上倾向发生还原反应,且为了得到高表面能的晶面,晶面上应保留尽可能多的悬键.从体相能带的各向异性分析中,本研究发现利用沿不同晶面方向上价带和导带能量的不同,可以判断电子和空穴运动的取向,从而判断电荷分离过程.由于能带的这些各向异性代表了晶体本身的特点,所以它们可能是电荷分离的一个重要内在因素.
2.1 晶体结构和表面能2.1.1 TiO2(锐钛矿)TiO2(锐钛矿)是研究最为广泛的体系之一,其几何结构和电子结构已有很详细的研究[28-29],其实验结果表明,锐钛矿晶体主要暴露其{001}面和{101}面,在光照下,这两个面分别倾向于发生氧化反应与还原反应[22,28-29].因此,TiO2锐钛矿晶体非常适用于判断计算方法的准确性和模型的合理性.
锐钛矿属于四方晶系,其空间群为I41/amd.对其体相进行晶格常数优化,优化后的晶格常数为a=0.382 1 nm,b=0.382 1 nm,c=0.967 1 nm,这与实验值(a=0.378 9 nm,b=0.378 9 nm,c=0.953 7 nm)[34]非常接近.基于体相的优化结果,本文中构建其{001}面和{101}面的slab模型,表面结构如图1所示.其中{001}面取8层,共24个{101}面取10层,每层分别为3个原子与6个原子且均满足化学计量比,其上下表面均对称.
对于{001}面,其最外层的原子为2配位的氧、3配位的氧和5配位的钛(图1(a)中O2c、O3c与Ti5c),其中O2c和O3c各占50%,而在体相中氧为3配位,钛为6配位.布里渊区k点设置为10×10×1,优化后,最外层的Ti5c—O2c键长从0.195 3 nm伸长到0.221 0 nm,Ti5c—O3c键长仅从0.195 3 nm缩短到0.194 8 nm,从第2层开始原子间键长的变化就变得不明显,而slab模型中部原子的键长几乎没有发生变化,这说明表面原子有较明显的驰豫,且本文中模型厚度足够,使模型中间几层的原子性质与体相相似.该表面结构的明显变化可能会显著影响表面能,而表面能又是决定相稳定性、表面反应活性、热力学与化学性质的一个关键因素.采用DFT+U、HSE06和PBE方法计算得到{001}面的表面能分别为1.082,1.136和0.939 J/m2.
类似地,可以计算得到{101}面的性质.{101}面最外层的原子为50% 2配位的氧和5配位的钛(图1(b)O2c与Ti5c),50% 3配位的氧和6配位的钛(图1(b)O3c与Ti6c),可以发现{101}面具有的悬键数目明显少于{001}面.布里渊区k点设置为7×10×1,优化后,其最外两层的Ti5c—O2c的键长从0.201 2 nm缩短到0.185 1 nm,Ti6c—O2c的键长从0.195 3 nm缩短到0.187 5 nm,Ti5c—O3c的键长从0.195 3 nm伸长到0.199 3 nm,Ti6c—O3c的键长依然为0.201 3 nm.此外,具有悬键的原子键长变化比较明显,而从第3层开始Ti—O键的键长变化则不明显,其中间几层Ti—O键的键长几乎没有发生变化.采用DFT+U、HSE06和PBE方法计算得到{101}面的表面能分别为0.636,0.623 和0.488 J/m2,明显小于{001}面.
虽然采用不同方法计算得到的表面能有所差异,这主要是PBE泛函中没有考虑电子的自能导致的,但是采用更高精度的方法计算得到的表面能差异趋势一致.图2为利用PBE泛函[35]计算得到的表面能构建的Wulff结构:其中{001}面表面能大,暴露的面积小,发生氧化反应; 而{101}面表面能小,暴露的面积大,发生还原反应.其Wulff结构与实验得到的晶体形状基本一致,证明PBE方法对于定性分析是可靠的,因此下文中只采用PBE方法对Cu2WS4和SrTiO3体系进行计算.
图1 TiO2(锐钛矿)的表面结构
Fig.1 The surface structures of TiO2(anatase)图2 TiO2(锐钛矿)的Wulff结构
Fig.2 The Wulff construction of TiO2(anatase)2.1.2 Cu2WS4Cu2WS4属于四方晶系,其空间群为I 4^-2m,且是一种层状材料.已有研究表明Cu2WS4可用于光催化产氢[36],其{101}面与{001}面分别有利于发生氧化反应和还原反应.由于Cu2WS4是一种层状材料,所以在计算其晶体性质时采用DFT-D2方法[37].
首先优化Cu2WS4体相的晶格常数,优化后的晶格常数(a=0.539 7 nm, b=0.539 7 nm, c=0.971 9 nm)与实验值(a=0.544 4 nm, b=0.544 4 nm, c=1.006 9 nm)[38]非常接近.然后,构建其{001}面和{101}面的slab模型,表面结构如图3所示.其中{001}面构建了7层,每层为7个原子且满足化学计量比; 而{101}面同样构建了7层,每层为14个原子且满足化学计量比,但在计算晶面驰豫能时,为了使上下表面对称,删除了第7层底部的2个Cu.在Cu2WS4体系中,{101}面的最外层原子是2配位的硫与7配位的钨(图3(b)S2c与W7c); 而体相中,硫为3配位,钨为8配位.由于Cu2WS4是一种层状材料,所以{001}面没有悬键,最外层原子与体相中的配位数一致.
将{001}面布里渊区k点设置为9×9×1,{101}面布里渊区k点设置为5×9×1.优化后,{001}面最外层的W—S键从0.212 1 nm伸长到0.224 4 nm,{101}面最外层的W—S键从0.212 1 nm伸长到0.220 0 nm,而两个面从第2层到中间几层的键长几乎没有变化.虽然{001}面没有悬键,但是其W—S键的键长变化比具有悬键的{101}面更明显,这可能由于Cu2WS4是一种层状材料,{001}面上方没有范德华力作用,导致了键长的明显变化.由于{101}面的slab模型不能同时满足化学计量比和保持上下表面对称,在计算表面能时,用满足化学计量比的slab模型先计算其晶面解离能,再用上下对称的slab模型计算其晶面驰豫能.{001}面与{101}面的表面能分别为0.186和0.549 J/m2,相对应的Wulff结构如图4所示,与实验结构一致.与TiO2(锐钛矿)相同,Cu2WS4也是表面能高的表面发生氧化反应,表面能低的表面发生还原反应.
图3 Cu2WS4的表面结构

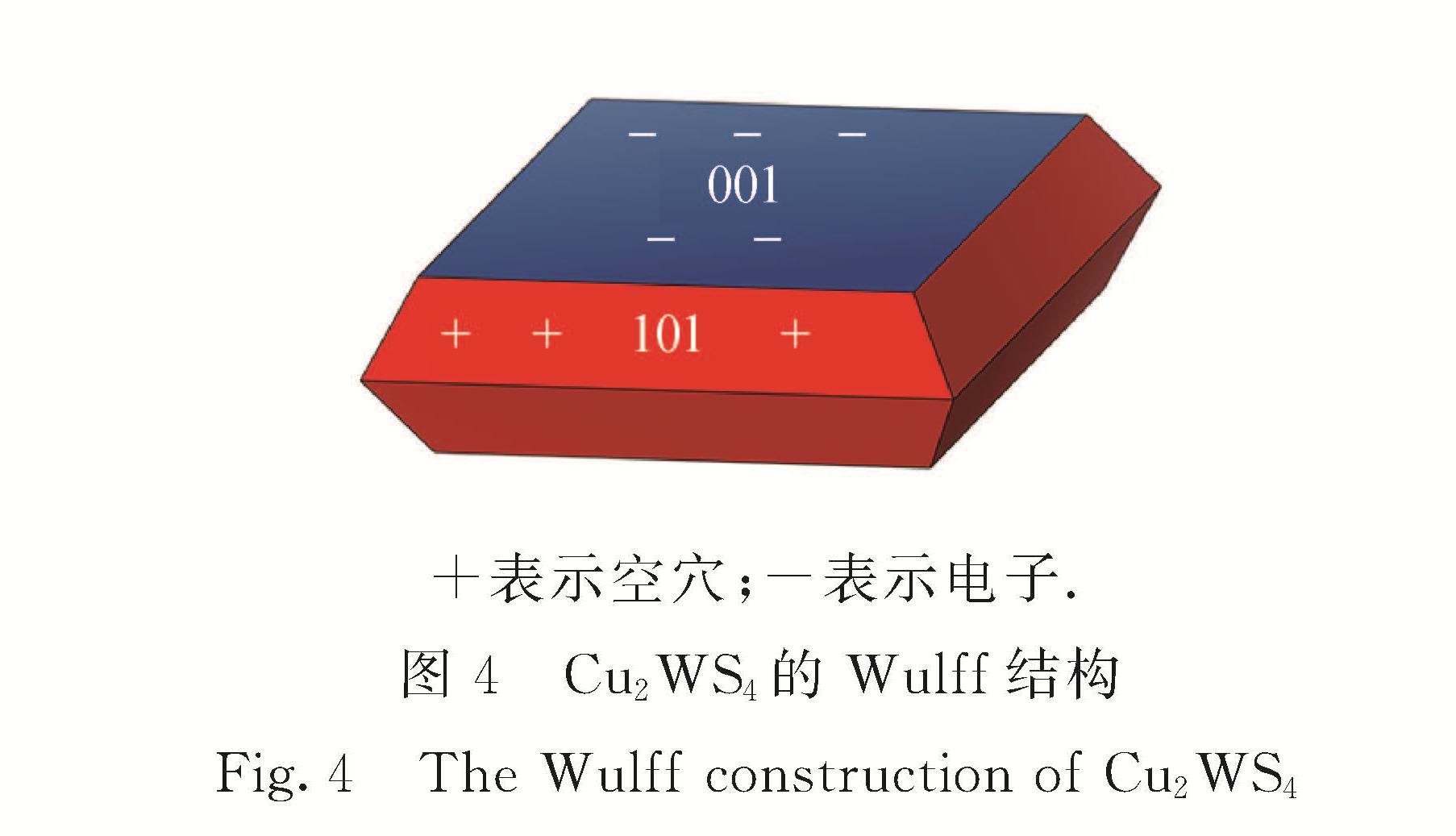

Fig.3 The surface structures of Cu2WS4图4 Cu2WS4的Wulff结构
Fig.4 The Wulff construction of Cu2WS42.1.3 SrTiO3已有实验表明,可以通过不同方法合成出暴露不同晶面的SrTiO3晶体[11, 39-40].本文中只考察其{100}和{110}这两个对电荷分离非常重要的晶面.SrTiO3属于立方晶系,其空间群为Pm3^-m.首先优化其体相晶格常数,优化后a=0.394 0 nm, b=0.394 0 nm, c=0.394 0 nm,这与实验值(a=0.390 3 nm, b=0.390 3 nm, c=0.390 3 nm)[41]一致.接着使用2×2的超胞构建最外层为SrO的{100}面与最外层为TiO的{110}面[42],表面结构如图5所示.其中{100}面每层包括满足化学计量比的一层SrO与一层TiO2,共20个原子,计算晶面解离能时采用上表面为SrO与下表面为TiO2的模型,共6层,计算晶面驰豫能时采用上下表面均为SrO的模型,共6.5层; 而{110}面每层包括满足化学计量比的一层SrTiO与一层O2,共20个原子,最外层为TiO的面可以通过对SrTiO层删除一个Sr得到,晶面驰豫能通过上下表面均为TiO的模型计算得到,晶面解离能通过上下表面均为Sr(通过对SrTiO层删除TiO得到)与上下表面均为TiO的模型求平均得到,模型中包含中部满足化学计量比的6层与上下表面不满足化学计量比的1.5层.
在这两个表面模型中,{100}面最外层的原子是1配位的氧(图5(a)O1c),而{110}面则为4配位的钛(图5(b)Ti4c).在体相中氧为2配位,钛为6配位.布里渊区k点均设置为4×4×1,优化后,{100}面最外层的O1c—Ti6c的键长从0.197 0 nm缩短到0.193 4 nm,而{110}面最外层的O2c—Ti4c的键长从0.197 0 nm伸长到0.201 8 nm,且O2c—Ti4c—O2c的键角从180°变为155°.两个面从第2层到中间几层的键长均未发生明显变化.{100}面与{110}面的表面能分别为0.925与1.544 J/m2.同样地,SrTiO3体系也是表面能高的表面发生氧化反应,表面能低的表面发生还原反应.其Wulff结构只暴露{100}面,
图5 SrTiO3的表面结构
Fig.5 The surface structures of SrTiO3从上述表面能计算结果发现,表面悬键数越多,表面能越高,同时要使得在不同表面上分别堆积分离的电子和空穴,两者的表面能的差值要足够大.通过表面能的比较并结合实验结果,可以发现具有高表面能的表面倾向于堆积空穴,而表面能相对较低的表面倾向于堆积电子,这可能与两者的表面电位不同有密切关联,具体细节将在以后的工作中探讨.
2.2 有效质量与体相能带结构另外一种电荷分离的机制是基于电子和空穴沿着晶轴迁移率的各向异性,即载流子迁移率的各向异性会导致电子与空穴分别倾向于迁移到某个特定的表面上,从载流子跳跃模型出发得到迁移率的各向异性已成功地解释了一些体系中电荷分离的现象[18-19].在典型的无机半导体中,能带结构仍然是决定载流子迁移率的主要因素,因此,本文中从载流子有效质量的各向异性来讨论迁移率对电荷分离的影响.
电子与空穴沿特定方向的有效质量可以通过计算导带底与价带顶沿相应k点的能带,通过公式m*=±2((d2Ek)/(dk2))-1 得到,其中,=h/2π,h为普朗克常数,Ek为能量,k为波矢,能带曲线的二阶导可以通过差分求得.表1中给出了计算得到的3个体系沿不同晶向的电子和空穴的有效质量,其中TiO2(锐钛矿)和Cu2WS4的{101}面对应法线的晶向分别为[1,0,0.15]和[1,0,0.31].通过比较DFT+U、HSE06和PBE方法计算TiO2(锐钛矿)体系载流子的有效质量,可以发现PBE方法计算预测的载流子有效质量的各向异性与其他两种方法的计算结果一致,因此,PBE方法的计算精度足够用于目前的结果分析.
如表1所示,在TiO2(锐钛矿)中,沿〈001〉方向,空穴的有效质量明显比电子的要小,而在〈1,0,0.15〉方向上则与之相反,导致空穴倾向于沿〈001〉方向迁移而电子倾向于往〈1,0,0.15〉方向迁移,这与实验结果一致.对于Cu2WS4,沿〈001〉方向,电子的有效质量约为空穴的21倍,而沿〈1,0,0.31〉方向电子与空穴的有效质量相似,说明沿〈001〉方向空穴的迁移比电子更快,这与实验中{001}面倾向于发生还原反应矛盾.对于SrTiO3,如果有效质量各向异性的性质是有利于电荷分离的,电子将会聚集在{110}面,因为电子沿〈110〉方向的有效质量明显比〈100〉 面小,同时也略小于空穴沿〈110〉方向的有效质量,但这也与实验结果不一致.因此,仅从载流子有效质量的各向异性分析
注:a 为DFT+U方法的计算结果,b 为HSE06方法的计算结果.
无法很好地解释实验观测到的电荷分离现象.实际上,有效质量本质是代表载流子沿不同晶面方向的传输能力,要使得电荷有效分离在不同的晶面上,必须存在各向异性的驱动力.因此,本文中研究了沿着几个特定晶面方向上的能带结构与电荷分离的关联.
图6(a)~(c)分别为使用PBE、DFT+U和HSE06方法计算得到的TiO2(锐钛矿)的能带结构,Z点与R点分别在实空间中对应〈001〉方向和〈1,0,0.15〉方向,可见选取不同计算方法只对带隙有影响,而能带在不同高对称点处相对位置的高低几乎没有变化.从图中可以明显看到,R点的导带能量要高于Z点的导带能量,而R点的价带能量要低于Z点的价带能量.如果只考虑Z点和R点,那么光生电子和空穴一开始都将会倾向于从R点运动到Z点,虽然它们最终会到达价带顶和导带底.然而,对TiO2(锐钛矿),这种沿〈001〉方向与〈1,0,0.15〉方向的能带各向异性会驱使电子和空穴都往〈001〉方向迁移,不能有助于电荷分离,因此其电荷分离可能由其他因素导致,需进一步研究.

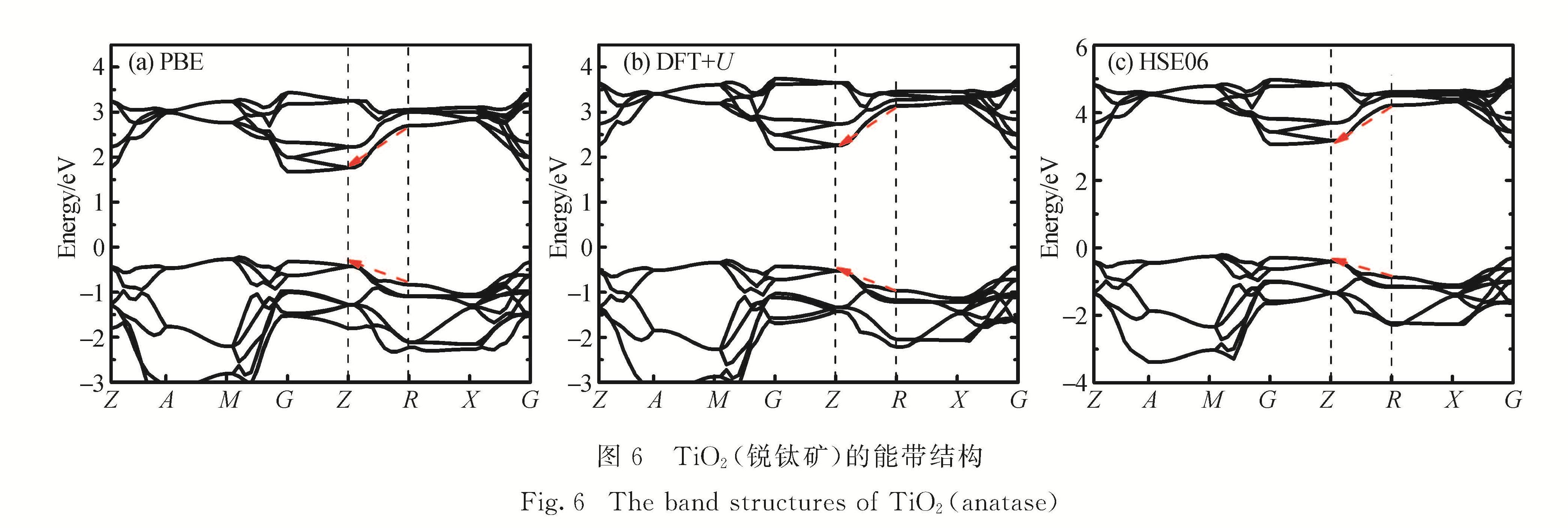

图6 TiO2(锐钛矿)的能带结构
Fig.6 The band structures of TiO2(anatase)对于体相Cu2WS4,其能带结构如图7所示,Z点(代表〈001〉方向)的导带与价带的能量均比R点(代表〈1,0,0.31〉方向)低.这说明在导带上的光生电子将倾
图7 Cu2WS4的能带结构
Fig.7 The band structure of Cu2WS4对于体相SrTiO3,从图8可以看出X点(代表〈100〉方向)的导带与价带的能量均比M点(代表〈110〉 方向)低.这意味着电子倾向
图8 SrTiO3的能带结构
Fig.8 The band structure of SrTiO3于沿〈100〉方向迁移去参与还原反应,而空穴则倾向于沿〈110〉方向迁移去参与氧化反应,这同样与实验结果一致.
以上计算结果表明晶体体相能带结构的各向异性可能是影响电荷分离的一个重要内在因素.这种各向异性的表现可以正确预测Cu2WS4和SrTiO3的电荷分离; 而对于TiO2(锐钛矿),能带各向异性的驱动力均促使电子和空穴往〈001〉方向迁移,无法直接判断两个晶面形成的电荷分离.实际上,TiO2(锐钛矿)体系中的这种现象也可能是不同实验得到不同电荷分离效应的原因之一[43-44].
- [1] FUJISHIMA A,HONDA K.Electrochemical photolysis of water at a semiconductor electrode[J].Nature,1972,238(5358):37-38.
- [2] KUDO A,MISEKI Y.Heterogeneous photocatalyst materials for water splitting[J].Chem Soc Rev,2009,38(1):253-278.
- [3] REECE S Y,HAMEL J A,SUNG K,et al.Wireless solar water splitting using silicon-based semiconductors and earth-abundant catalysts[J].Science,2011,334(6056):645-648.
- [4] ABDI F F,HAN L,SMETS A H,et al.Efficient solar water splitting by enhanced charge separation in a bismuth vanadate-silicon tandem photoelectrode[J].Nat Commun,2013,4:2195.
- [5] LI J,CAI L,SHANG J,et al.Giant enhancement of internal electric field boosting bulk charge separation for photocatalysis[J].Adv Mater,2016,28(21):4059-4064.
- [6] GONG H,MA R,MAO F,et al.Light-induced spatial separation of charges toward different crystal facets of square-like WO3[J].Chem Commun,2016,52(80):11979-11982.
- [7] JIANG J,ZHAO K,XIAO X,et al.Synthesis and facet-dependent photoreactivity of BiOCl single-crystalline nanosheets[J].J Am Chem Soc,2012,134(10):4473-4476.
- [8] LI N,LIU M,ZHOU Z,et al.Charge separation in facet-engineered chalcogenide photocatalyst:a selective photocorrosion approach[J].Nanoscale,2014,6(16):9695-9702.
- [9] LI R,TAO X,CHEN R,et al.Synergetic effect of dual co-catalysts on the activity of p-type Cu2O crystals with anisotropic facets[J].Chemistry,2015,21(41):14337-14341.
- [10] LI R,ZHANG F,WANG D,et al.Spatial separation of photogenerated electrons and holes among {010} and {110} crystal facets of BiVO4[J].Nat Commun,2013,4:1432.
- [11] MU L,ZHAO Y,LI A,et al.Enhancing charge separation on high symmetry SrTiO3 exposed with anisotropic facets for photocatalytic water splitting[J].Energ Environ Sci,2016,9(7):2463-2469.
- [12] OHNO T,SARUKAWA K,MATSUMURA M.Crystal faces of rutile and anatase TiO2 particles and their roles in photocatalytic reactions[J].New J Chem,2002,26(9):1167-1170.
- [13] BAI S,JIANG J,ZHANG Q,et al.Steering charge kinetics in photocatalysis:intersection of materials syntheses,characterization techniques and theoretical simulations[J].Chem Soc Rev,2015,44(10):2893-2939.
- [14] BATZILL M.Fundamental aspects of surface engineering of transition metal oxide photocatalysts[J].Energ Environ Sci,2011,4(9):3275-3286.
- [15] CHEN R,ZHU J,AN H,et al.Unravelling charge sepa-ration via surface built-in electric fields within single particulate photocatalysts[J].Faraday Discuss,2017,198:473-479.
- [16] HU W,LI Z,YANG J,et al.Nondecaying long range effect of surface decoration on the charge state of NV center in diamond[J].J Chem Phys,2013,138(3):034702.
- [17] KIM D,YEO B C,SHIN D,et al.Dissimilar anisotropy of electron versus hole bulk transport in anatase TiO2:implications for photocatalysis[J].Phys Rev B,2017,95(4):045209.
- [18] LIU T,ZHOU X,DUPUIS M,et al.The nature of photo-generated charge separation among different crystal facets of BiVO4 studied by density functional theory[J].Phys Chem Chem Phys,2015,17(36):23503-23510.
- [19] MA S C,SONG W Y,LIU B,et al.Facet-dependent photocatalytic performance of TiO2:a DFT study[J].Appl Catal B:Environ,2016,198:1-8.
- [20] SONG W Y,MA S C,WANG L,et al.Theoretical expla-nation of the photogenerated carrier separation at the surface junction[J].ChemCatChem,2017,9(23):4340-4344.
- [21] WANG D,KANHERE P,LI M,et al.Improving photo-catalytic H2 evolution of TiO2 via formation of {001}-{010} quasi-heterojunctions[J].J Phys Chem C,2013,117(44):22894-22902.
- [22] YU J,LOW J,XIAO W,et al.Enhanced photocatalytic CO2-reduction activity of anatase TiO2 by coexposed {001} and {101} facets[J].J Am Chem Soc,2014,136(25):8839-8842.
- [23] ZHANG H,LIU L,ZHOU Z.First-principles studies on facet-dependent photocatalytic properties of bismuth oxyhalides(BiOXs)[J].RSC Adv,2012,2(24):9224-9229.
- [24] ZHANG Z,YATES J T,JR.Band bending in semicon-ductors:chemical and physical consequences at surfaces and interfaces[J].Chem Rev,2012,112(10):5520-5551.
- [25] ZHEN C,YU J C,LIU G,et al.Selective deposition of redox co-catalyst(s)to improve the photocatalytic activity of single-domain ferroelectric PbTiO3 nanoplates[J].Chem Commun,2014,50(72):10416-10419.
- [26] LI Y F,LIU Z P.Particle size,shape and activity for photocatalysis on titania anatase nanoparticles in aqueous surroundings[J].J Am Chem Soc,2011,133(39):15743-15752.
- [27] ZHANG J,HUGHES T F,STEIGERWALD M,et al.Realistic cluster modeling of electron transport and trapping in solvated TiO2 nanoparticles[J].J Am Chem Soc,2012,134(29):12028-12042.
- [28] LIU G,YANG H G,PAN J,et al.Titanium dioxide crystals with tailored facets[J].Chem Rev,2014,114(19):9559-9612.
- [29] MAISANO M,DOZZI M V,SELLI E.Searching for facet-dependent photoactivity of shape-controlled anatase TiO2[J].J Photoch Photobio C:Photoch Rev,2016,28:29-43.
- [30] PERDEW J P,BURKE K,ERNZERHOF M.Generalized gradient approximation made simple[J].Phys Rev Lett,1996,77(18):3865-3868.
- [31] BLÖCHL P E.Projector augmented-wave method[J].Phys Rev B,1994,50(24):17953-17979.
- [32] KRESSE G,FURTHMÜLLER J.Efficient iterative schemes for ab initio total-energy calculations using a plane-wave basis set[J].Phys Rev B,1996,54(16):11169-11186.
- [33] TILOCCA A,SELLONI A.DFT-GGA and DFT+U simulations of thin water layers on reduced TiO2 anatase[J].J Phy Chem C,2012,116(16):9114-9121.
- [34] HORN M,SCHWERDTFEGER C F,MEAGHER E P.Refinement of the structure of anatase at several temperatures[J].Zeitschrift Für Kristallographie,1972,136(3):273-281.
- [35] BARMPARIS G D,LODZIANA Z,LOPEZ N,et al.Nanoparticle shapes by using Wulff constructions and first-principles calculations[J].Beilstein J Nanotech,2015,6:361-368.
- [36] JING D,LIU M,CHEN Q,et al.Efficient photocatalytic hydrogen production under visible light over a novel W-based ternary chalcogenide photocatalyst prepared by a hydrothermal process[J].Int J Hydrogen Energ,2010,35(16):8521-8527.
- [37] BUC∨KO T,HAFNER J,LEBÈGUE S,et al.Improved description of the structure of molecular and layered crystals:ab initio DFT calculations with van der Waals corrections[J].J Phys Chem A,2010,114(43):11814-11824.
- [38] CROSSLAND C J,EVANS J S.Synthesis and characterisation of a new high pressure polymorph of Cu2WS4[J].Chem Commun,2003(18):2292-2293.
- [39] KATO H,KOBAYASHI M,HARA M,et al.Fabrication of SrTiO3 exposing characteristic facets using molten salt flux and improvement of photocatalytic activity for water splitting[J].Catal Sci Technol,2013,3(7):1733-1738.
- [40] LI J,BAI H,YI W,et al.Synthesis and facet-dependent photocatalytic activity of strontium titanate polyhedron nanocrystals[J].Nano Res,2016,9(5):1523-1531.
- [41] YAMANAKA T,HIRAI N,KOMATSU Y.Structure change of Ca1-xSrxTiO3 perovskite with composition and pressure[J].Am Mineral,2002,87(8/9):1183-1189.
- [42] DONG L,SHI H,CHENG K,et al.Shape-controlled growth of SrTiO3 polyhedral submicro/nanocrystals[J].Nano Res,2014,7(9):1311-1318.
- [43] GORDON T R,CARGNELLO M,PAIK T,et al.Nonaqueous synthesis of TiO2 nanocrystals using TiF4 to engineer morphology,oxygen vacancy concentration,and photocatalytic activity[J].J Am Chem Soc,2012,134(15):6751-6761.
- [44] PAN J,LIU G,LU G Q,et al.On the true photoreactivity order of {001},{010},and {101} facets of anatase TiO2 crystals[J].Angewandte Chemie International Edition,2011,50(9):2133-2137.
